飲み水や好きな炭酸飲料を 収納する現代的なプラスチックボトルは 旅を始めるのはボトルではなく PETプレフォーム わかった 工場が この小さな密集したプラスチック片を 形状が良く 軽く 構造が良く 瓶に変える方法を 理解すると 世界規模のパッケージング産業の 基礎となる 驚くべき工学的な精度が明らかになります 処理は高度に自動化され 各段階に注意深く制御されています
プラスチックボトルを PETプレフォーム これは、プリフォームの射出成形工程とボトルのブロー成形工程を分離した2段階製造プロセスです。この分離により、工場は各工程を独立して最適化し、品質管理を向上させ、世界中の飲料・水・炭酸飲料メーカーが求める厳しい要件を満たすスケーラブルな生産量を実現できます。各工程を詳細に検討することで、調達担当者、パッケージングエンジニア、生産計画担当者は、サプライチェーンに関するより適切な意思決定を行うことができます。
出発点：PETとは何か プレフォーム そしてその重要性
組成および物理的特性

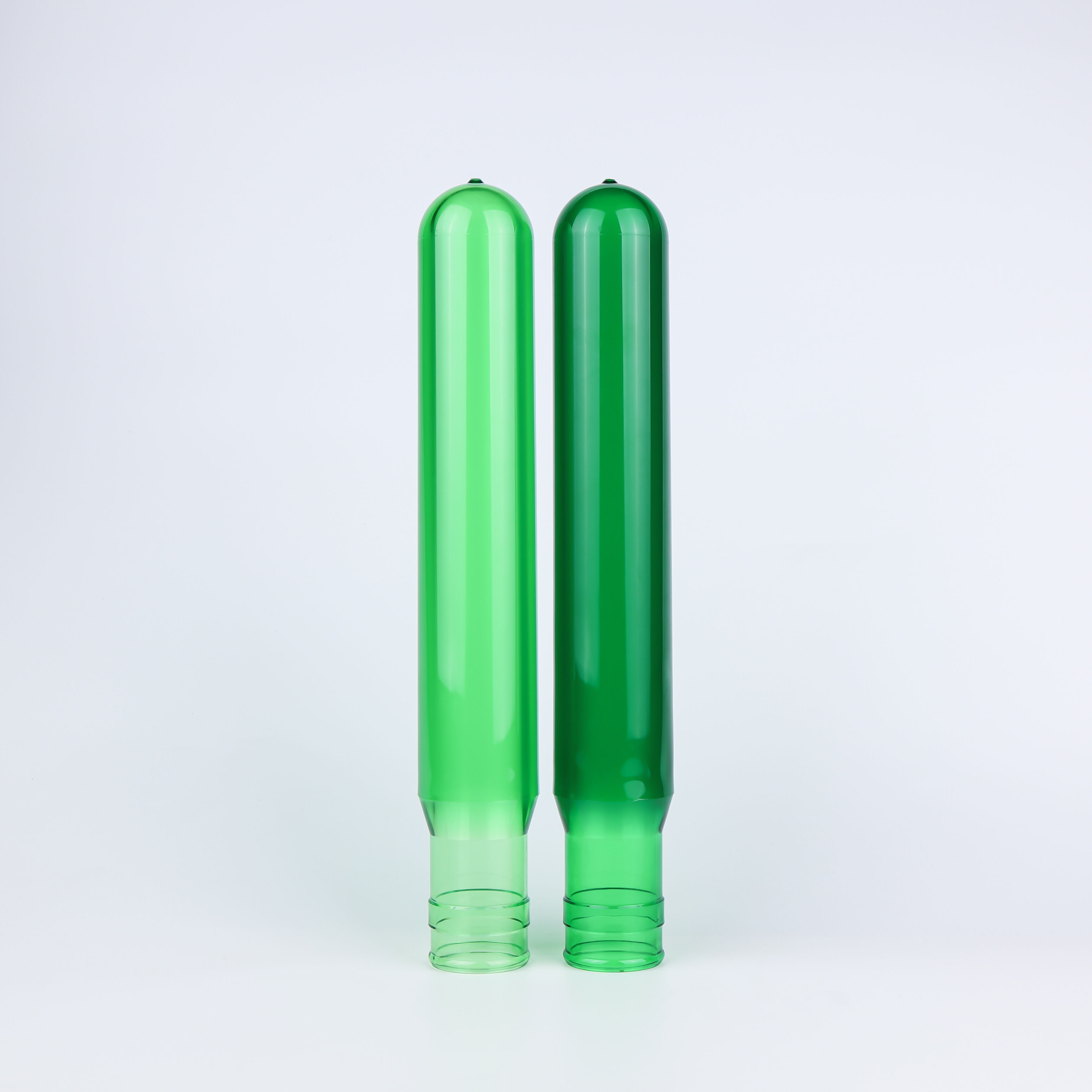

A PETプレフォーム ポリエチレンテレフタレート（PET）樹脂から製造されており、これは優れた透明性、食品用安全性、ガスバリア性および再利用可能性を備えた熱可塑性ポリマーです。プレフォーム自体は、上部に完成されたねじ山付き首部仕上げが施された厚肉の試験管のような形状をしています。首部仕上げは射出成形工程で最終寸法まで成形され、ブロー成形工程中には寸法変化しません。そのため、ねじ規格は最初から極めて正確である必要があります。
重量 PETプレフォーム 最終的なボトルの壁厚および構造的強度を直接決定します。プレフォームの重量は、小型の水ボトル向けではわずか14グラム程度から、大型容器や加圧下で炭酸飲料を充填するボトル向けでは46グラムを超える場合もあります。首部仕上げの直径は、水および炭酸飲料（CSD）分野において1881フォーマットで一般的に28mmと標準化されており、これにより完成ボトルと互換性のあるキャップおよび封止具が決定されます。
使用されるPET樹脂の固有粘度も極めて重要な役割を果たします。固有粘度値が高いほど、完成したボトルの機械的強度およびガスバリア性能が向上しますが、アセトアルデヒド含量は厳密に管理されなければならず、飲料への異味移行を防止する必要があります。食品・飲料用途向けの PETプレフォーム 製品を供給する工場では、国際的な食品安全基準を満たすために、厳格な原材料仕様および試験手順を維持しなければなりません。
標準化およびフォーマット互換性
飲料用包装業界においては、 PETプレフォーム ネックフィニッシュの標準化が、プリフォーム供給業者、ボトル製造業者およびキャップ製造業者間の互換性確保に不可欠です。28mm 1881ネックフィニッシュは、ミネラルウォーターおよび炭酸飲料用途を中心に、世界中で最も広く採用されている規格の一つとなっています。この標準化により、飲料メーカーは充填・キャッピングラインの再工具化を伴うことなく、複数のサプライヤーからボトルおよびキャップを調達できるようになります。
ボトルの PETプレフォーム — その長さ、壁厚プロファイル、およびゲート面積の幾何学的形状を含む — は、ブロー成形後に特定のボトル形状を実現するように設計されています。これらのパラメーターは、金型設計段階でシミュレーションソフトウェアを用いて算出され、延伸およびブロー成形後のボトル壁における材料分布が可能な限り均一になるよう保証します。
第1段階：PETプリフォームの射出成形
射出成形工程の詳細
ボトル製造の第1段階は射出成形機内で開始され、PET樹脂ペレットは非常に低い水分含有量（通常50ppm未満）に乾燥された後、バレルへ供給されます。残留水分は溶融時にポリマー鎖の加水分解劣化を引き起こし、分子量を低下させ、完成品の PETプレフォーム の機械的・光学的特性を損ないます。したがって、乾燥は不可欠な前処理工程です。
射出成形機内では、乾燥済みのPET樹脂を270～290℃で溶融し、高圧下で多腔式ホットランナーモールドに射出します。最新のプリフォーム用金型は、8～144個の成形穴（キャビティ）を備えており、単一の機械で1サイクルあたり数十個のプリフォームを同時に生産できます。サイクルタイムは通常10～20秒であり、これは高生産性の機械が1時間あたり数万個の PETプレフォーム 単位を生産できることを意味します。
射出後、モールドはモールドプレート内を循環する冷却水により急速に冷却されます。効率的な冷却は極めて重要です。というのも、この段階のPETは非晶質ポリマーであり、結晶化を防ぐためには迅速に固化させる必要があるからです。結晶化が起こると、プリフォームが濁り、ブロー成形時の均一な延伸が困難になります。冷却された PETプレフォーム プリフォームはその後モールドから押し出され、光学的に検査を受け、保管場所へ運ばれるか、あるいは直ちにブロー成形工程へと送られます。
プリフォーム生産における品質管理
プリフォーム生産工程における品質保証は、 PETプレフォーム 生産工程では、いくつかの重要なパラメーターに焦点が当てられます。これらには、ネックフィニッシュのねじ部およびシール面の寸法精度、プリフォーム本体に沿った壁厚分布、全キャビティにおける重量の一貫性、色調および透明度、およびショートショット、シンクマーク、結晶性ヘイズ、異物混入などの欠陥の有無が含まれます。高容量生産ラインでは、自動視覚検査システムが標準装備となっています。
サンプリングおよび実験室試験は定期的に実施され、材料のIV（固有粘度）、アセトアルデヒド含量、および機械的性能を確認します。仕様からの逸脱が認められた場合、プロセスの調整または生産停止が即座に実施されます。品質の一貫性は、 PETプレフォーム ブローモールド工程の成否を直接左右します。なぜなら、プリフォームに存在する欠陥や寸法変動は、材料が延伸・膨張されてボトル形状となる際にさらに拡大されるからです。
第2段階：ストレッチブローモールドによる完成ボトル製造
PETプリフォームの再加熱
2段式ブロー成形プロセスでは、事前に保管された PETプレフォーム ユニットをまず赤外線オーブンで再加熱した後、ブロー成形ステーションへ送ります。プリフォームはマンドレルコンベアシステム上で再加熱オーブン内を通過し、複数の赤外線ランプによってプリフォーム本体が95～115℃の温度まで加熱されます。この温度範囲は、PETのガラス転移温度（約80℃）より高く、結晶化温度より低い値です。この温度域では、PETは柔らかくなり、非常に延びやすくなります。
プリフォーム長手方向に沿った加熱プロファイルは、 PETプレフォーム ボディは慎重にプログラムする必要があります。プリフォームの異なるゾーンでは、最終的なボトルにおける所望の壁厚分布を達成するために、異なる量の熱が必要です。例えば、炭酸飲料用ボトルの底部領域ではより多くの材料が必要であるため、伸び率は低く抑えられます。一方、側面壁部は構造的性能を損なうことなく軽量化のためにより薄く延伸することができます。正確な熱プロファイリングは、ブロー成形工程における重要なエンジニアリングスキルです。
ストレッチ・アンド・ブロー・サイクル
加熱が適切に行われた後、各 PETプレフォーム はボトル形状のブロー金型へと移送され、固定されます。その後、ストレッチロッドがネック開口部を通して挿入され、軸方向下部へと延長し、加熱されたプリフォームを縦方向に延伸します。同時に、低圧の圧縮空気（プレブロー）によりプリフォームが径方向外側へ膨張し、その後高圧空気（最大40バール）が供給されて、材料を冷たい金型キャビティ内壁に精密に押し付けます。
この二軸配向（軸方向の同時延伸と放射状のブロー成形）により、PETボトルは優れた強度対重量比、透明性、およびガスバリア性能を実現します。材料の分子鎖は2方向に整列し、同一の壁厚を持つ延伸されていない容器と比較して、著しく強度が高く、透明性に優れたボトルが得られます。 PETプレフォーム 金型温度、ブロー開始タイミング、および空気圧のプロファイルは、各ボトル設計に対して相互に最適化する必要があります。
ボトルが完全に成形され、短時間金型内壁に保持されて冷却された後、金型が開き、完成したボトルが排出されます。高速回転式ブローメールディング機は、再加熱された連続的な素材供給から、1時間あたり数千本ものボトルを生産できます。 PETプレフォーム これらの機械は、迅速なフォーマット切替を可能にするよう設計されており、金型の交換および工程パラメータの調整により、単一の生産ラインで異なるサイズや形状のボトルへの切り替えが可能です。
工場のワークフロー統合と運用効率
ワンステージ方式 vs. ツーステージ方式の生産モデル
工場は、インジェクション成形とブロー成形を1台の機械で連続して行うワンステージ統合システム（プリフォームが常温まで完全に冷却されることなく成形される）と、両工程を分離するツーステージ方式のいずれかを選択できます。ツーステージ方式では、独立型の PETプレフォーム 供給が採用され、プリフォーム製造を一元化または外部委託することが可能であり、一方でブロー成形は充填ラインに近い場所、あるいは別の施設で実施できるため、柔軟性が高くなります。
大量の飲料を生産するメーカーにとって、ツーステージ方式はしばしば好まれます。これは、プリフォームの供給とボトル生産スケジュールを分離できるためです。工場はプリフォームを在庫として備蓄できます。 PETプレフォーム オフピーク期間中の在庫管理と、統合型システムの制約を受けずにピーク需要期（例：夏季のミネラルウォーター需要）にブロー成形生産を迅速に増強することを可能にします。このようなロジスティクス上の柔軟性は、需要が季節的に顕著な市場において特に価値があります。
自動化、生産量、およびライン効率
現代のボトル生産ラインは、 PETプレフォーム ハンドリングから完成ボトルのコンベア搬送まで、高度に自動化されています。ロボットおよび自動コンベアが、プレフォームを貯蔵シロからブロー成形供給システムへと搬送し、手作業によるハンドリングを排除して汚染リスクを低減します。ブローマシンの下流工程では、自動検査カメラがすべてのボトルを検査し、壁厚の不均一、ボトム部のパール光沢、楕円度、ネック仕上げの不具合などの欠陥を検出します。その後、ボトルは充填ラインへと送られます。
設備総合効率（OEE）は、ボトル生産ラインの主要なパフォーマンス指標です。高いOEEを達成するには、一貫した PETプレフォーム 品質、信頼性の高い機械性能、最適化された工程パラメータ、および効果的な保守スケジュール。高速回転式ブローワーにおいて、単一の不良プリフォームが詰まりを引き起こし、ライン全体の運転を停止させてしまう可能性があるため、プリフォームの入荷時品質管理は、工程中におけるボトル検査と同様に厳格に行われます。
材料選定およびプリフォーム設計に関する検討事項
プリフォーム重量とボトルとのマッチング 用途
選択する PETプレフォーム 特定のボトル用途に対して適切なプリフォーム重量を決定するには、構造性能、材料コスト、軽量化目標、充填ラインとの適合性など、複数の相反する要因をバランスよく考慮する必要があります。一方、 PETプレフォーム 重量が軽すぎると、側面壁の剛性が不十分なボトルとなり、充填時にパネリングが発生したり、店頭陳列中に変形が生じたりする可能性があります。逆に、重量が重すぎると、大量生産される数百万本の各ボトルに対して不要な材料コストと重量が追加されてしまいます。
ミネラルウォーター用途では、内部圧力が低いため、500mlまでのボトル容量に対しては、通常14g～20gの軽量プレフォームで十分です。炭酸飲料ボトルの場合、充填・輸送・保管中に高い内部圧力を耐える必要があるため、ボトル容量および設計に応じて、25g～46gの重いプレフォームが必要となる場合があります。 PETプレフォーム エンジニアは、本格的な量産開始前に、有限要素解析（FEA）および圧力試験を用いてプレフォーム重量の選定を検証します。
ネックフィニッシュおよびゲート設計への影響
ボトルのネックフィニッシュの幾何学的形状は、 PETプレフォーム 充填ラインで使用されるキャップシステムと互換性がある必要があります。水および炭酸飲料（CSD）用途で広く採用されている28mm 1881フォーマットは、材料使用量とシール性能のバランスを実現します。より薄く軽量なネック設計はボトルあたりの材料コストを削減しますが、漏れのないキャッピングに必要な厳密な公差（スレッド寸法およびシール面）を満たすためには、射出成形条件を精密に制御する必要があります。
ボトル底部のゲート設計は、ブローモールド後のボトル底部における材料分布に影響を与えます。 PETプレフォーム 適切に設計されたゲート部は、ボトル底部に十分な材料が供給されることを保証し、充填・輸送・小売店での取扱い中に生じる内部圧力および物理的衝撃に耐えられるようにします。ゲート残留部（ゲートベスティジ）の品質は、標準的な PETプレフォーム 品質監査の一環として検査されます。これは、不規則なゲート形状が応力集中点を生じ、完成したボトルの底部破損につながる可能性があるためです。
よくあるご質問（FAQ）
PETプリフォームと完成品のプラスチックボトルの違いは何ですか？

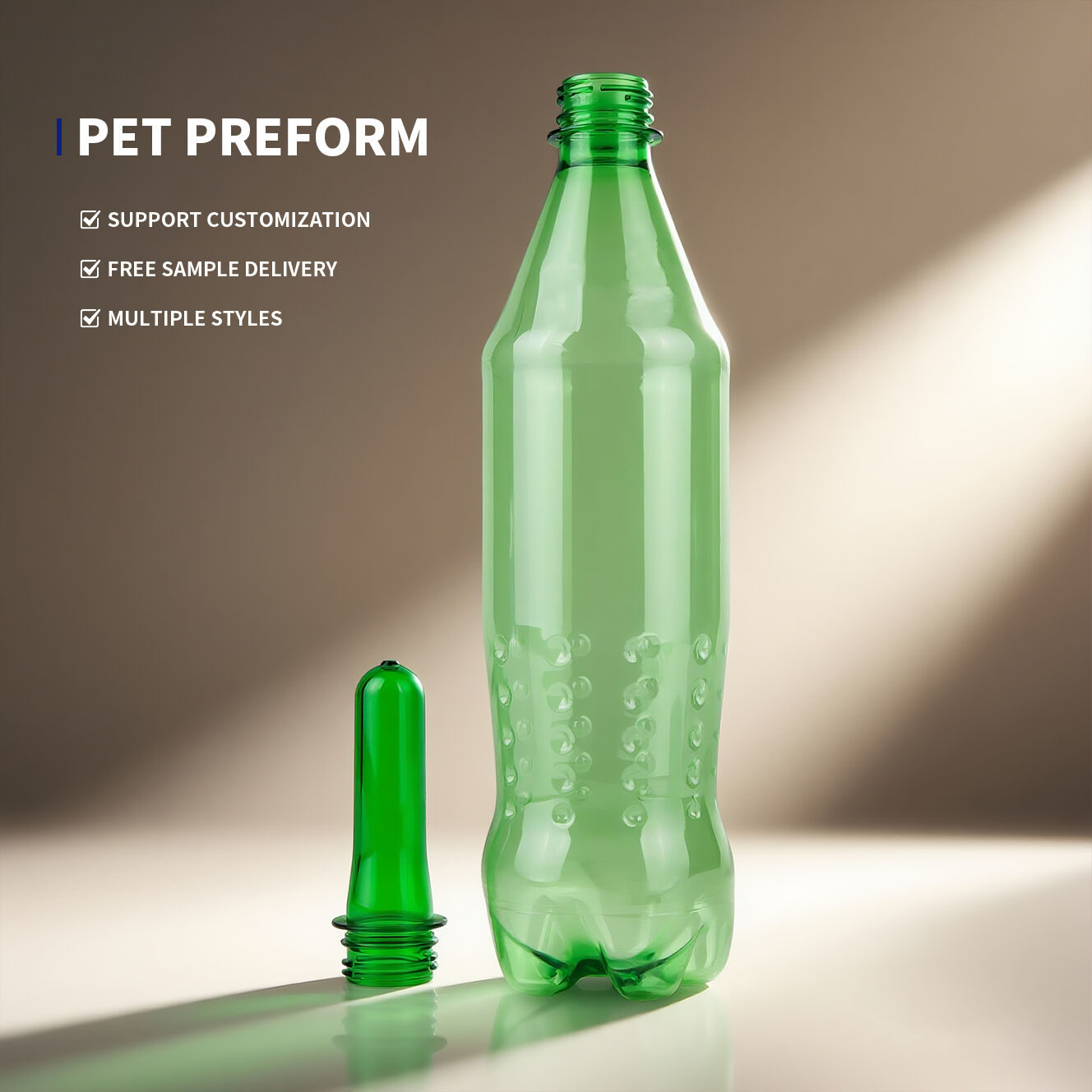

A PETプレフォーム 厚肉で、射出成形された中間部品であり、ねじ山付き首部を持つ試験管に似ています。これはボトル製造のための原材料として使用されます。完成品のプラスチックボトルは、このプリフォームを再加熱し、圧縮空気およびストレッチロッドを用いてブロー成形用金型内で膨張させることで製造されます。プリフォームには、ボトルの側面、底面および肩部を構成するすべての材料が含まれており、首部の仕上げ（ネックフィニッシュ）はプリフォーム段階から変化しません。
なぜプリフォームの品質が最終的なボトル性能にとって非常に重要なのでしょうか？
品質の PETプレフォーム 光学的透明性、壁厚分布、機械的強度、および完成瓶のガスバリア性能を直接決定します。プリフォームに結晶性ヘイズ、異物混入、壁厚の不均一、またはネックフィニッシュの寸法不良などの欠陥がある場合、ブローモールド工程では修正できず、品質不合格または拒否される瓶が生じます。したがって、安定したプリフォーム品質は、効率的かつ信頼性の高い瓶製造の基盤となります。
同一のPETプリフォームを用いて異なる形状のボトルを作成することは可能ですか？
一般に、特定の PETプレフォーム 設計は、その重量、長さ、および壁厚プロファイルに基づいて、特定のボトル容量範囲および形状に最適化されています。著しく異なる成形型キャビティで同一のプリフォームを使用すると、材料の偏り、薄肉部、またはボトム部の破損を引き起こす可能性があります。同程度の容量範囲に属し、伸長率が類似するボトル間ではある程度の柔軟性が認められますが、各ボトル成形型に対するプリフォームの適合性は、試作生産および性能試験を通じて確認することが最良の実践です。
PETプリフォームの適正重量（グラム数）を決定する要因は何ですか？
適正な重量は、 PETプレフォーム 意図するボトル容量、用途（ノンカーボネート飲料、炭酸飲料、その他の製品）、必要な構造性能、およびパッケージングエンジニアが掲げる軽量化目標によって異なります。重いプレフォームは壁厚が厚く、耐圧性の高いボトルを生産しますが、軽いプレフォームは材料コストを削減できますが、最低限の性能基準を満たす必要があります。選定プロセスには通常、ブロー成形時の材料分布をコンピューターシミュレーションで解析した後、実際の充填および輸送条件のもとで試作ボトルの物理的試験を行うことが含まれます。
