A ボトルプリフォーム ボトルプリフォームとは、中空プラスチックボトル製造における中間段階として用いられる、小型で肉厚な試験管形状のプラスチック部品です。完成したボトルが消費者に届く前に、その製造プロセスは、厳密に設計されたボトルプリフォームという形で始まります。このプリフォームは、最終容器が所定の形状、重量、透明度、構造的強度を満たすよう、高精度で金型成形されます。ボトルプリフォームの定義と、それが完成ボトルへと変形するプロセスを理解することは、包装調達、飲料製造、または産業用生産計画に関わるすべての方にとって不可欠です。
未加工のボトルプリフォームから完成した容器に至るまでの工程は、ブロー成形と呼ばれる高度な製造プロセスを伴います。この2段階式の生産方式は、高速・大量・低コストでのボトル製造を可能にし、ボトル入り飲料・水・消費財産業において革命をもたらしました。本稿では、ボトルプリフォームとはそもそも何であるか、およびブロー成形が実際にどのように機能するかについて詳しく解説し、樹脂ペレットから販売用に陳列可能な完成ボトルに至るまでの一連の流れを網羅的にご説明します。
ボトルとは何か プレフォーム
ボトルプリフォームの物理的構造

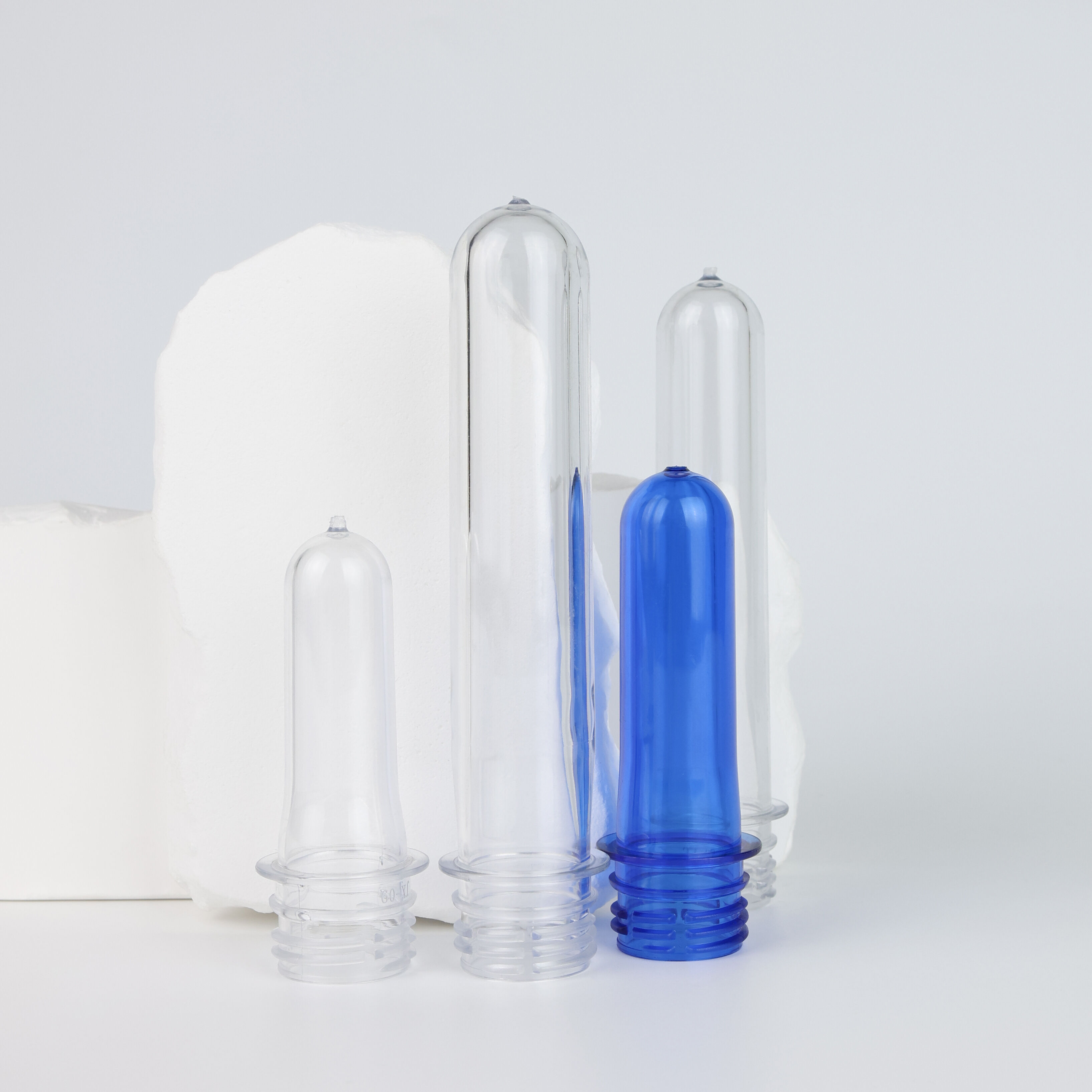

ボトルプレフォームは通常、ポリエチレンテレフタレート（PET）から製造されますが、特定の用途ではポリプロピレンなどの他の樹脂が使用されることもあります。ボトルプレフォーム自体は、上部にねじ山付きネック仕上げが施された、厚みがあり短い試験管のような形状をしています。このネック仕上げは射出成形工程の段階ですでに完全に形成されており、その後のブロー成形工程においては変化しないため、完成したボトルのねじ山およびシール面は最初から固定されています。
ボトルプリフォームの本体部は、完成したボトルの壁面よりもかなり厚くなっています。この厚さは意図的なものであり、この余分な材料がブロー成形工程で伸長・薄肉化されることで、最終的なボトル形状が形成されます。プリフォームの重量、壁厚分布および長さは、最終容器の容積および形状要件に基づき、厳密に計算されます。プリフォームの寸法にわずかでもずれが生じると、壁厚の不均一、応力白化、あるいは底部の強度不足といった完成ボトルの欠陥を引き起こす可能性があります。
ゲートポイントは、ボトルプリフォームの最下部に位置し、成形時に溶融樹脂が金型内へ流入する注入点です。この部位は品質管理上特に注意深く監視されており、ここに何らかの不具合が生じると、完成ボトルの底部の構造的性能が損なわれるおそれがあります。ボトル底部は、流通過程において内部圧力、積載荷重および取扱時の応力に耐える必要があります。
射出成形によるボトルプリフォームの製造方法
ボトルプリフォームの生産は、射出成形工程から始まります。原料のPET樹脂ペレットは、水分を除去するために乾燥されます。これは極めて重要な工程であり、残留水分が加工中に加水分解を引き起こし、最終的な材料の強度を低下させるためです。乾燥された樹脂はその後溶融され、高圧で多腔型（マルチケイビティ）の射出金型に注入されます。各キャビティは1回の成形サイクルで同時に1個のボトルプリフォームを成形します。高キャビティ数の金型では、1サイクルあたり96個、あるいは144個ものプリフォームを生産可能であり、このプロセスは工業規模での大量生産に非常に適しています。
溶融したPETが金型のキャビティ内に充填されると、急速に冷却・固化されます。この段階では冷却管理が極めて重要です。PETは半結晶性ポリマーであるため、冷却が遅すぎると結晶化して不透明でもろくなってしまい、透明で柔軟な状態を維持できなくなります。制御された急速冷却により、ボトルプリフォームは非晶質で透明な状態を保ち、その後のブロー成形に最適な状態になります。射出後、プリフォームは寸法精度、重量の一貫性、外観上の欠陥について検査され、その後、梱包されてボトリング工場へ出荷されます。
産業レベルで調達する場合、ボトルプリフォームの具体的な設計（ネック径、重量、樹脂グレード、ねじ形状など）によって、最終的にどのボトルと互換性があるかが決まります。 製品 のような ボトルプリフォーム 30mmネック仕上げに対応して設計されたプリフォームは、重量効率性と透明性の両方が極めて重視される、標準的なミネラルウォーターおよび使い捨て飲料ボトルの製造で広く使用されています。
ブローモールドプロセスの説明
ボトルプリフォームの再加熱
ブロー成形は、ボトルプリフォームを最適な延伸温度まで再加熱することから始まります。PETボトルの製造で最も広く用いられているストレッチブロー成形（SBM）工程では、プリフォームがコンベアシステム上で赤外線オーブンを通過します。赤外線ランプにより、ボトルプリフォームの本体部が約90–120°Cまで加熱され、PET素材は溶融状態にはならず、延伸可能な柔らかい状態に軟化されます。この段階では、ネック部（口元）の寸法安定性を工程全体を通して確保する必要があるため、意図的に加熱から遮蔽されます。
ボトルプリフォームの周囲および長さ方向における温度均一性は極めて重要です。加熱ムラが生じると、最終的なボトルの壁厚にばらつきが生じ、圧力や輸送時に破損する可能性のある弱点を引き起こします。高度なブロー成形機では、複数の加熱ゾーンと回転式スピンドルを採用し、プリフォーム本体のすべての部分がブローステーションに入る前に所定の温度プロファイルに達するよう制御しています。
延伸およびブロー成形による最終形状への成形
ボトルのプリフォームが所定の温度に達すると、ボトル形状の金型へと移送されます。機械式ストレッチロッドがプリフォーム内に挿入され、下方へ押し下げられることで、軟化したPETが金型底部に向かって軸方向（縦方向）に延伸されます。同時に、通常25～40バールの高圧空気がプリフォーム内に注入され、材料を金型内壁へと放射状（径方向）に押し広げます。この二軸配向（軸方向およびホープ方向への延伸）こそが、PETボトルに優れた透明性、強度、軽量性という特長を付与する要因です。
ボトルプリフォームの材質は、ブロー成形用金型の内面輪郭に正確に適合し、ラベルパネル、ボトム形状、装飾用リブやフルートなど、意図されたボトル設計のあらゆるディテールを再現します。PETは冷却された金型壁面と接触するとほぼ瞬時に冷却され、分子配向およびボトルの最終形状が固定されます。現代の高速装置では、単一のボトルプリフォームに対するストレッチブロー成形サイクル全体が通常2秒未満で完了し、1台の機械あたり毎時数千本という高生産性を実現します。
空気圧が解放され金型が開くと、完成したボトルが排出され、下流の充填・キャップ装着・ラベリングラインへと搬送されます。この時点でボトルプリフォームは、軽量で水晶のように透明かつ構造的に信頼性の高い容器へと永久的に変形し、水、ジュース、炭酸飲料、その他の液体の充填に備えます。
最終的なボトル品質におけるプリフォーム設計の重要性
プリフォーム重量とボトル性能の関係
ボトルプリフォームの設計仕様は、完成したボトルの性能に直接的かつ測定可能な影響を及ぼします。ボトルプリフォームの重量は、ブロー成形された容器の平均壁厚を決定します——重いプリフォームはより厚い壁を持つボトルを生産し、高い内部圧力および機械的応力に耐えることができます。一方、軽いプリフォームは、静水（ノンカーボネート水）などの低圧用途においてコスト削減を最適化した薄い壁のボトルを生産します。ボトルプリフォームの重量とボトル性能の間で適切なバランスを見つけることは、パッケージ開発における核心的なエンジニアリング課題です。
完成したボトル内の壁厚分布は、ボトルプリフォーム材が延伸時にどのように分布するかによって決まります。ネックからボトムまでの比率、ゲート位置、およびボトルプリフォーム本体のテーパーは、すべて最終構造における材料の配置位置に影響を与えます。エンジニアは、高価な金型製作に着手する前に、与えられたボトルプリフォーム設計が実際にどのようにブロー成形されるかをシミュレーションソフトウェアでモデル化し、性能と経済性の両面から材料分布を最適化します。
ネックフィニッシュの互換性および標準化
ボトルプレフォームのネックフィニッシュ（直径、ねじ山形状、高さ、サポートリッジの形状）は、最終的なボトルで使用されるキャップシステムと正確に一致させる必要があります。28mm PCO 1881、30mm、38mmなどの標準ネックフィニッシュは、飲料業界全体で広く採用されており、国際標準化機関によって文書化されています。特定のネックフィニッシュ規格に従って製造されたボトルプレフォームは、その同一規格に対応して設計されたすべてのキャップおよび充填装置と互換性を有するため、ボトリング工程における調達およびサプライチェーン管理が大幅に簡素化されます。
ボトルプリフォームのネックフィニッシュ寸法とキャッピング装置との不一致は、生産停止および品質不良による製品不合格の一般的な原因です。このため、文書化された寸法規格を厳密に遵守し、トレーサビリティのある品質保証書類を提供するサプライヤーからボトルプリフォームを調達することは、産業用ボトリング工程において極めて重要です。ネックフィニッシュの寸法精度は、ボトルプリフォームの寸法の中で、後工程で修正できない数少ない項目の一つであり、射出成形工程の段階から正確である必要があります。
ボトルプリフォームの用途および産業的背景
ボトルプリフォームが使用される主な市場
ボトルプリフォームは、世界中のPETボトル供給チェーンの基盤であり、その応用分野は多岐にわたります。最も大きな用途は依然として、清涼飲料および炭酸飲料の包装であり、毎年数十億個のボトルプリフォームが水、ソフトドリンク、ジュース、エナジードリンク用ボトルへとブロー成形されています。特にミネラルウォーター業界では、軽量で小口径のボトルプリフォームが採用されており、材料使用量を最小限に抑えながら、小売流通に必要な十分な保存期間および構造的性能を確保しています。
飲料品以外にも、ボトルプレフォームは、パーソナルケア製品の包装（シャンプー、コンディショナー、液体石鹸）、食用油容器、家庭用洗浄剤ボトル、医薬品包装などに使用されます。これらの用途それぞれにおいて、ボトルプレフォームには、樹脂のグレード、壁厚、バリア特性、ネックフィニッシュ設計といった点で異なる性能要件が課されます。したがって、意図する最終用途を正確に把握することが、あらゆるボトルプレフォーム仕様策定プロセスの出発点となります。
プレフォーム方式の経済的・物流的メリット
2段階式ボトルプリフォームおよびブロー成形方式が現代の飲料パッケージングで主流となっている主な理由の一つは、そのロジスティクス上の効率性にあります。ボトルプリフォームは完成したブローボトルと比べて非常にコンパクトであるため、同じトラック積載容積で数百本の完成ボトルを運搬できるところが、数千個のボトルプリフォームを運搬できます。これにより、プリフォーム製造業者からボトリング工場へ包装材を輸送する際の輸送コストおよびカーボンフットプリントが大幅に削減されます。
ボトリング企業は、比較的小規模な倉庫面積で大量のペットボトルプリフォーム在庫を保管できるため、完成品のボトルが占める物理的な体積による制約を受けずに、需要の変動に柔軟に対応できます。また、プリフォーム方式では、同じブロー成形ライン上で異なるボトル形状へ迅速に切替えることが可能であり、これは金型の交換および加熱・ブロー成形パラメーターの調整のみで実現でき、各ボトルサイズごとに全く異なる包装部品を調達する必要がありません。
生産向けペットボトルプリフォーム選定の主な検討要素
樹脂の品質および固有粘度
すべてのPET樹脂が同等というわけではなく、ボトルのプリフォームに使用される樹脂の品質は、ブロー成形時の材料の挙動および完成したボトルの実使用時の性能に直接影響を与えます。業界では、PET樹脂の品質を評価する主要な指標として「固有粘度（IV）」が用いられています。IV値が高いほどポリマー鎖が長く、機械的性能も優れています。これは、内部の加圧に耐える必要がある炭酸飲料用ボトルにとって特に重要です。一方、圧力耐性がそれほど重要でない静水（ノンカーボネート）や常温充填製品では、比較的低いIV値でも許容される場合があります。
アセトアルデヒド（AA）含有量は、食品接触用ボトルプレフォームのもう一つの重要な品質パラメーターです。AAは、PETが加工中に劣化することによって生じる副産物であり、ボトル内の内容物に移行して風味や臭気を損なう可能性があります——特に、純水などの感度の高い用途において顕著です。品質を重視するボトルプレフォーム製造メーカーでは、加工温度を厳密に制御するとともに、用途に応じてAAスカベンジャー系添加剤を必要に応じて使用することで、AAの生成を管理しています。
寸法の一貫性およびロット追跡性
ボトルプリフォームの生産ロットにおける寸法の一貫性は、自動ブロー成形ラインのトラブルフリーな運転にとって不可欠です。プリフォームの重量、長さ、または壁厚分布にばらつきがあると、ブロー成形結果が不安定になり、不良品率が上昇し、場合によってはライン停止を招く可能性があります。信頼性の高いボトルプリフォーム供給業者は、生産工程中において定められた間隔で重量サンプリング、寸法測定、および目視検査を含む厳格な工程内品質管理を実施しています。
ロットトレーサビリティ — 任意のボトルプリフォームを、その製造に使用された特定の樹脂ロット、製造日、および機械パラメーターに遡って関連付ける能力 — は、特に食品および医薬品包装分野において、ブランドオーナーおよび規制当局によりますます求められるようになっています。トレーサビリティシステムを導入することで、下流工程で品質問題が発生した場合でも、迅速な影響範囲の特定と原因調査が可能となり、ボトラーおよび最終消費者の双方を守ることができます。ボトルプリフォームサプライヤーを評価する際には、単価と同様に、その品質管理システムおよびトレーサビリティ基盤の堅牢性が極めて重要です。
よくあるご質問（FAQ）
ボトルプリフォームの製造に最も一般的に使用される材料は何ですか？
飲料および食品包装で使用されるボトルプリフォームの大多数は、ポリエチレンテレフタレート（PET）から製造されています。PETは、優れた透明性、強度、軽量性、およびリサイクル可能性を兼ね備えているため、好まれています。一部の特殊用途では、ホットフィル容器向けにポリプロピレン（PP）製プリフォームが使用され、高密度ポリエチレン（HDPE）は特定の産業用および化学薬品用包装プリフォームに用いられます。ただし、標準的なミネラルウォーターおよび炭酸飲料ボトルにおいては、PETが圧倒的に主流の材料です。
ボトルプリフォームはあらゆるブロー成形機で使用できますか？
必ずしもそうとは限りません。ボトルプレフォームは、ネックフィニッシュの直径、プレフォーム長、および全体的な重量範囲において、ブロー成形機と互換性を有している必要があります。異なる機械プラットフォームでは、プレフォーム把持機構、加熱チャンネル構成、およびブローステーションの幾何学的形状が異なります。特定の生産ライン向けにボトルプレフォームを購入する前に、設備メーカーの仕様書に基づき互換性を確認することが不可欠です。最新のストレッチブロー成形機の多くは、標準的なネックフィニッシュの範囲に対応するよう設計されていますが、プレフォーム長および本体直径の制限は機種によって異なります。
ボトルプレフォームの重量は完成ボトルにどのような影響を与えますか？
ボトルプリフォームの重量は、完成したボトルの側面、底部、肩部を形成するために利用可能なPET材料の量を決定します。重量の大きいプリフォームは、壁厚が厚く、耐圧強度、上部荷重強度、落下衝撃性能が向上したボトルを生産します。一方、重量の小さいプリフォームは、材料使用量が少なく、単価も低くなる薄肉ボトルを生産しますが、機械的性能が若干低下する可能性があります。特定の用途における最適なボトルプリフォーム重量は、ボトル容量、充填対象製品の種類、想定される充填ラインの条件、およびボトルが経験する流通・小売環境によって決定されます。
ボトルプリフォームに関して、ワンステージ式ブロー成形とツーステージ式ブロー成形の違いは何ですか？
単段式ブロー成形では、ボトルのプリフォームを射出成形した後、射出工程で残った余熱を活かして、同一機械内で直ちにブロー成形を行います。この方法は省エネルギーであり、生産量が少ない場合や複雑なボトル形状に適しています。一方、大量生産の飲料製造でより一般的な二段式ブロー成形では、ボトルのプリフォームを射出成形した後、完全に冷却し、保管または輸送された後に、別途設置された再加熱ストレッチブロー成形機で再加熱してからブロー成形を行います。二段式プロセスでは、射出成形とブロー成形の各工程をそれぞれ独立して最適化およびスケールアップできるため、大規模な産業用ボトリング作業では主流となっています。
